El andamio modular, disponible en configuraciones Ring Lock y Cup Lock, es una solución modular de alta capacidad para aplicaciones comerciales e industriales de andamios y apuntalamientos. Los puntos de conexión fijos soldados a cada montante vertical eliminan los acoplamientos sueltos, lo que permite un montaje rápido y repetible con un mínimo de herramientas, al tiempo que admite configuraciones complejas como fachadas curvas, muelles de carga y plataformas de varios niveles. Nuestra línea de productos incluye montantes, travesaños, tirantes diagonales, collares de base, soportes para tableros y todos los componentes de soporte para ambos sistemas.
Los perfiles de anillos de bloqueo con espigas actúan como elementos verticales principales en los sistemas de andamios de anillos de bloqueo, constituyendo la columna vertebral estructural de todo el conjunto. Los anillos de roseta soldados, dispuestos a intervalos regulares a lo largo del tubo, admiten travesaños y arriostramientos diagonales desde múltiples ángulos, lo que permite a los equipos construir configuraciones complejas con rapidez sin necesidad de acopladores sueltos ni pernos.
Una espiga forjada en la parte superior de cada poste se encaja en la base del siguiente poste vertical para apilarlos sin problemas y alcanzar mayores alturas. La estructura de acero galvanizado en caliente ofrece una alta resistencia a la compresión y protección contra la corrosión a largo plazo en todas las condiciones climáticas. Disponible en una variedad de alturas para adaptarse a diferentes espacios de elevación y requisitos generales de construcción, desde plataformas de bajo nivel hasta estructuras de acceso y soporte de varios pisos.
El sistema Ring Lock puede alojar hasta ocho conexiones combinadas de vigas y tirantes. Cada una de estas conexiones puede soportar de forma segura una carga de 5000 libras (11,12 kN).
Sin embargo, la suma total de las cargas del libro mayor NO DEBE exceder la carga recomendada para las patas en ninguna situación de refuerzo dada.
| Nombre del producto | Peso | Número de pieza |
|---|---|---|
| 0,5 m Estándar - Vertical con espiga de 1 anillo (1' 7-11/16") | 6.49 LBS | PSV-RL-9105 |
| 1,0 m estándar - Vertical con espiga de 2 anillos (3' 3-3/8") | 11.44 LBS | PSV-RL-9110 |
| 1,5 m estándar - Vertical con espiga de 3 anillos (4' 11-1/16") | 16.41 LBS | PSV-RL-9115 |
| 2,0 m Estándar - Vertical con espiga de 4 anillos (6' 6-47/64") | 21.36 LBS | PSV-RL-9120 |
| 2,5 m estándar - Vertical con espiga de 5 anillos (8' 2-27/64") | 26.33 LBS | PSV-RL-9125 |
| 3,0 m Estándar - Vertical con espiga de 6 anillos (9' 10-7/64") | 31.5 LBS | PSV-RL-9130 |

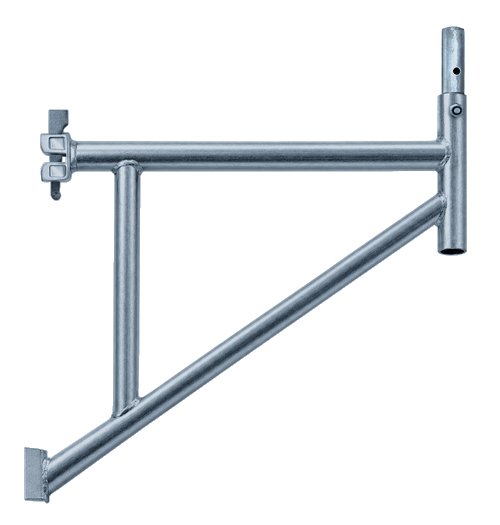

Los soportes para tableros con cierre de anillo se utilizan para ampliar la anchura de la plataforma del andamio más allá del marco principal o para crear áreas de trabajo en voladizo en los laterales de una estructura de andamio con cierre de anillo. El diseño triangular del tubo soldado proporciona un soporte rígido para las tablas o las cubiertas de acero, mientras que un refuerzo diagonal transfiere la carga al montante vertical. Los accesorios de sujeción atornillados se fijan directamente a los montantes de anillo de bloqueo sin necesidad de modificaciones, lo que permite una instalación rápida y un reposicionamiento a cualquier altura de elevación. Construcción totalmente en acero galvanizado para una resistencia fiable y una protección duradera contra la corrosión en condiciones de exposición. Una solución eficaz para ampliar las plataformas de trabajo alrededor de obstáculos, construir muelles de carga o ganar alcance adicional en fachadas donde la línea principal del andamio no puede colocarse más cerca de la estructura.
| Nombre del producto | Peso | Número de pieza |
|---|---|---|
| 1 soporte lateral para tablero - 12" | 9.61 LBS | PSV-RL-9601N |
| 2 soportes laterales para tablero con espiga - 24" | 14.27 LBS | PSV-RL-9602 |
| Soporte lateral de 3 tableros con espiga - 34" | 18.67 LBS | PSV-RL-9603 |
Los travesaños con cierre de anillo son los elementos de unión horizontales que se extienden entre los montantes para definir la longitud de los tramos y proporcionar soporte lateral en toda la estructura del andamio. Cada extremo cuenta con un conector de hoja soldado que se encaja en el anillo de roseta del montante y se bloquea en su sitio mediante un pasador de cuña, creando una unión resistente y autoalineable sin piezas sueltas. Este mecanismo de cierre rápido permite a los equipos montar y desmontar los tramos con rapidez, al tiempo que se mantiene una integridad estructural constante en todo el sistema. La construcción de tubos de acero galvanizado garantiza una capacidad de carga fiable y una resistencia a la corrosión a largo plazo. Disponibles en múltiples longitudes para adaptarse a diferentes anchuras de tramos, lo que ofrece a los contratistas flexibilidad para ajustar la disposición del andamio a la superficie del edificio y a los requisitos de la obra.
| Nombre del producto | Peso | Número de pieza |
|---|---|---|
| Libro mayor simple de 1' (0,305 m) | 2.6 LBS | PSV-RL-9210 |
| Libro mayor individual de 1' 6" (0,457 m) | 5.5 LBS | PSV-RL-9216 |
| Libro mayor simple de 2' (0,609 m) | 6 LBS | PSV-RL-9220 |
| Libro mayor individual de 2' 2" (0,660 m) | 6.4 LBS | PSV-RL-9222 |
| 2' 4" Libro mayor único (0,711 m) | 7.30 LBS | PSV-RL-9224 |
| 2' 6" Libro mayor único (0,762 m) | 7.5 LBS | PSV-RL-9226 |
| Libro mayor simple de 3' (0,914 m) | 8.93 LBS | PSV-RL-9230 |
| 3' 6" Libro mayor único (1,066 m) | 10.14 LBS | PSV-RL-9236 |
| 3' 10" Libro mayor único (1,168 m) | 11 LBS | PSV-RL-92310 |
| Libro mayor simple de 4' (1,219 m) | 11.35 LBS | PSV-RL-9240 |
| 4' 3" Libro mayor único (1,295 m) | 12.61 LBS | PSV-RL-9243 |
| 4' 11" Libro mayor único (1,498 m) | 14.3 LBS | PSV-RL-92411 |
| Libro mayor simple de 5' (1,524 m) | 13.77 LBS | PSV-RL-9250 |
| Libro mayor único de 5' 2" (1,572 m) | 14.94 LBS | PSV-RL-9252 |
| Libro mayor único de 5' 4" (1,625 m) | 15.36 LBS | PSV-RL-9254 |
| Libro mayor individual de 6' (1,828 m) | 16.19 LBS | PSV-RL-9260 |
| 6' 9-1/2" (2,057 m) de longitud única | 18.03 LBS | PSV-RL-9269 |
| Libro mayor individual de 7' (2,133 m) | 18.61 LBS | PSV-RL-9270 |
| Libro mayor simple de 8' (2,438 m) | 21.03 LBS | PSV-RL-9280 |
| 8' 5" Libro mayor único (2,565 m) | 23.19 LBS | PSV-RL-9285 |
| 8' 6" (2,590 m) de longitud única | 22.24 LBS | PSV-RL-9286 |
| Libro mayor simple de 9' (2,743 m) | 23.98 LBS | PSV-RL-9290 |
| Libro mayor individual de 10' (3,048 m) | 26.99 LBS | PSV-RL-92100 |
| Losa simple de 10' 1" (3,073 m) | 26.15 LBS | PSV-RL-92101 |
| 2 soportes de tablero para soporte lateral (0,649 m) | 5.72 LBS | PSV-RL-9612 |
| Soporte de tablero para soporte lateral (0,879 m) | 7.72 LBS | PSV-RL-9613 |
Los travesaños con anillos de bloqueo son elementos horizontales de alta resistencia que cubren distancias más largas entre los soportes sin necesidad de apoyos verticales intermedios. El diseño triangular entre los cordones superior e inferior proporciona una capacidad de carga y una rigidez significativamente mayores que los travesaños estándar de un solo tubo, lo que los hace ideales para salvar aberturas amplias y carriles de acceso para vehículos. Los conectores de hoja en cada extremo se acoplan a los anillos de roseta para un montaje rápido con pasadores de cuña, y la longitud se mide de centro a centro de las verticales. Construcción totalmente en acero galvanizado, disponible en múltiples longitudes.
| Nombre del producto | Peso | Número de pieza |
|---|---|---|
| Viga de 5' (1,524 m) | 22.55 LBS | PSV-RL-9505 |
| Viga de 6' (1,828 m) | 27.25 LBS | PSV-RL-9506 |
| Viga de 7' (2,133 m) | 30.51 LBS | PSV-RL-9507 |
| Viga de 8' (2,438 m) | 39.99 LBS | PSV-RL-9508 |
| Viga de 9' (2,743 m) | 43.02 LBS | PSV-RL-9509 |
| Viga de 10' (3,048 m) | 46.04 LBS | PSV-RL-9510 |
| Viga de 12' (3,657 m) | 55.97 LBS | PSV-RL-9512 |
| Viga de 14' (4,267 m) | 65.27 LBS | PSV-RL-9514 |
| Viga de 16' (4,876 m) | 74.47 LBS | PSV-RL-9516 |
| Viga de 20' (6,096 m) | 94.05 LBS | PSV-RL-9520 |
Las vigas de celosía con cierre de anillo son elementos horizontales de gran capacidad diseñados para las distancias entre apoyos más largas y las cargas más pesadas en los sistemas de andamios con cierre de anillo. Un patrón de celosía en zigzag continuo soldado entre los cordones superior e inferior paralelos distribuye las cargas de manera eficiente a lo largo de toda la luz, lo que proporciona una resistencia y una resistencia a la deflexión superiores en comparación con los travesaños estándar o los travesaños de celosía. Los conectores de hoja compatibles con rosetas en cada extremo mantienen una integración perfecta con el conjunto de pasadores de cuña de anillo de bloqueo. La longitud se mide de centro a centro de las verticales. Acero galvanizado en toda su extensión, disponible en múltiples longitudes para aplicaciones de andamios a gran escala en el ámbito comercial, industrial y de infraestructuras.
| Nombre del producto | Peso | Número de pieza |
|---|---|---|
| Viga de celosía de 7' (2,133 m) | 61.8 LBS | PSV-RL-9807 |
| Viga de celosía de 10' (3,048 m) | 83.9 LBS | PSV-RL-9810 |
| Viga de celosía de 14' (4,627 m) | 111.8 LBS | PSV-RL-9814 |
| Viga de celosía de 16' (4,876 m) | 125.5 LBS | PSV-RL-9816 |
| Viga de celosía de 18' (5,486 m) | 139.3 LBS | PSV-RL-9818 |
| Viga de celosía de 20' (6,096 m) | 153.1 LBS | PSV-RL-9820 |
| Viga de celosía de 21' (6,400 m) | 154.1 LBS | PSV-RL-9821 |
| Viga de celosía de 28' (8,543 m) | 219.3 LBS | PSV-RL-9828 |
Los travesaños dobles con cierre de anillo unen dos tubos paralelos en un único elemento horizontal, lo que proporciona una mayor capacidad de carga y rigidez para los tramos que soportan cargas de plataforma más pesadas o configuraciones de entarimado más anchas. El diseño de doble tubo ofrece una superficie de apoyo más amplia para las tablas y tablones del andamio, lo que ayuda a distribuir el peso de forma más uniforme a lo largo del vano. Los conectores de hoja en cada extremo encajan en los anillos de roseta de los montantes de bloqueo por anillo, utilizando la misma conexión rápida y segura con pasador de cuña que se emplea en todo el sistema. La longitud se mide de centro a centro de los montantes verticales. Construcción de acero galvanizado, disponible en múltiples longitudes para adaptarse a los distintos requisitos de vanos y plataformas.
| Nombre del producto | Peso | Número de pieza |
|---|---|---|
| Libro mayor doble de 5' (1,524 m) | 27.5 LBS | PSV-RL-9505N |
| Larguero doble de 6' (1,828 m) | 31.2 LBS | PSV-RL-9506N |
| Larguero doble de 7' (2,133 m) | 34.5 LBS | PSV-RL-9507N |
| Larguero doble de 8' (2,438 m) | 40.7 LBS | PSV-RL-9508N |
| Larguero doble de 9' (2,743 m) | 46.5 LBS | PSV-RL-9509N |
| Viga doble de 10' (3,048 m) | 51.7 LBS | PSV-RL-9510N |
Arriostramiento diagonal vertical con sistema de bloqueo por anillos que recorre en diagonal un tramo de andamio para resistir el efecto de torsión y mantener la verticalidad estructural bajo carga. Los conectores en forma de cuña en cada extremo se acoplan a los anillos de roseta de los montantes con sistema de bloqueo por anillos, lo que permite un montaje rápido y sin herramientas. El diseño de tubo telescópico se adapta a diferentes dimensiones de tramos, con un pasador de bloqueo para fijar el tirante en la luz correcta. La dimensión se mide de centro a centro de los montantes. Fabricado en acero galvanizado para una resistencia duradera a la corrosión. Un componente de arriostramiento fundamental para mantener la rigidez y la estabilidad en configuraciones de andamios Ring Lock de varios tramos y varios niveles.
| Nombre del producto | Peso | Número de pieza |
|---|---|---|
| 1 pieza de diagonal vertical/refuerzo de vano (1 m x 1,50 m) | 14.82 LBS | PSV-RL-9316 |
| Diagonales verticales de 2' 4" / Refuerzo de vano (0,711 m x 2 m) | 17.09 LBS | PSV-RL-93246 |
| Diagonales verticales de 3' / Refuerzo de módulo (0,914 m x 2 m) | 17.53 LBS | PSV-RL-9336 |
| Diagonales verticales de 3' 6" / Refuerzo de vano (1,066 m x 2 m) | 17.89 LBS | PSV-RL-93366 |
| Diagonales verticales de 4' / Refuerzo de módulo (1,22 m x 2 m) | 13.91 LBS | PSV-RL-9346 |
| Refuerzo diagonal vertical de 4' 3" (1,295 m x 2 m) | 18.48 LBS | PSV-RL-93436 |
| Diagonales verticales de 1,50 m x 2 m (4' 11") | 19.14 LBS | PSV-RL-934116 |
| Diagonales verticales de 5' / Refuerzo de módulo (1,524 m x 2 m) | 24.35 LBS | PSV-RL-9356 |
| Diagonales verticales de 1,574 m x 2 m | 19.40 LBS | PSV-RL-93526 |
| Diagonales verticales de 6' / Refuerzo de módulo (1,828 m x 2 m) | 0.90 LBS | PSV-RL-9366 |
| Diagonales verticales de 2,057 m x 2 m (6' 9") | 21.31 LBS | PSV-RL-93696 |
| Diagonales verticales de 7' / Refuerzo de vano (2,133 m x 2 m) | 27.57 LBS | PSV-RL-9376 |
| Diagonales verticales de 8' / Refuerzo de vano (2,438 m x 2 m) | 29.41 LBS | PSV-RL-9386 |
| Diagonales verticales de 8' 6" / Refuerzo de vano (2,590 m x 2 m) | 23.76 LBS | PSV-RL-93866 |
| Diagonales verticales de 9' / Refuerzo de vano (2,74 m x 2 m) | 23.34 LBS | PSV-RL-9396 |
| Diagonales verticales de 10' / Refuerzo de módulo (3,048 m x 2 m) | 33.40 LBS | PSV-RL-93106 |
Tirante diagonal horizontal con abrazaderas giratorias y cierre de anillo, utilizado para añadir un refuerzo lateral a lo largo de los tramos del andamio en el plano horizontal, lo que evita el efecto de pandeo y mantiene la alineación perpendicular en toda la estructura. Las abrazaderas giratorias situadas en cada extremo permiten fijar el tirante en ángulos ajustables a los tubos del andamio, lo que ofrece flexibilidad para los tramos diagonales en los que las conexiones fijas en forma de roseta no se alinean con la trayectoria de refuerzo requerida. El diseño de tubo telescópico se adapta a diferentes distancias de luz, fijándose con un pasador de bloqueo a la longitud correcta. La dimensión se mide de centro a centro de los montantes. Fabricación íntegramente en acero galvanizado para garantizar una resistencia fiable y protección contra la corrosión. Ideal para configuraciones complejas de anillos de bloqueo en las que los tirantes diagonales verticales estándar por sí solos no son suficientes para lograr una estabilidad estructural completa.
| Nombre del producto | Peso | Número de pieza |
|---|---|---|
| Soporte giratorio con abrazadera de 1,22 m x 1,98 m | 18.19 LBS | PSV-RL-9446 |
| Soporte giratorio con abrazadera de 1,5 m x 2 m | 19.25 LBS | PSV-RL-9456 |
| Soporte giratorio con abrazadera de 1,83 m x 1,98 m | 20.33 LBS | PSV-RL-9466 |
| Soporte giratorio con abrazadera de 2,13 m x 1,52 m | 19.88 LBS | PSV-RL-9475 |
| Soporte giratorio con abrazadera de 2,13 m x 1,98 m | 21.67 LBS | PSV-RL-9476 |
| Soporte giratorio con abrazadera de 2,13 m x 2,13 m | 22.26 LBS | PSV-RL-9477 |
| Soporte giratorio con abrazadera de 2,13 m x 2,44 m | 23.58 LBS | PSV-RL-9478 |
| Soporte giratorio con abrazadera de 2,44 m x 1,98 m | 22.99 LBS | PSV-RL-9486 |
| Soporte giratorio en forma de U de 2,59 m x 1,98 m | 23.65 LBS | PSV-RL-94866 |
| Soporte giratorio con abrazadera de 2,4 m x 2,4 m | 24.82 LBS | PSV-RL-9488 |
| Soporte giratorio con abrazadera de 2,74 m x 1,98 m | 24.44 LBS | PSV-RL-9496 |
| Soporte giratorio con abrazadera de 3 m x 2 m | 25.94 LBS | PSV-RL-94106 |
Los collares de arranque se utilizan para establecer el primer punto de conexión en roseta en la base de un conjunto de andamio con cierre de anillo. La espiga inferior se inserta en un gato de base o placa de base, mientras que el tubo superior acepta el primer estándar, con un anillo de roseta soldado en medio que permite conectar los travesaños y los travesaños transversales a nivel del suelo. Esto crea un nodo de base seguro que ancla el nivel inferior de la estructura del andamio. Construcción de acero galvanizado para una resistencia duradera a la corrosión en todas las condiciones de la obra.
| Nombre del producto | Peso | Número de pieza |
|---|---|---|
| Collar inicial de 9 pulgadas | 3.125 LBS | PSV-RL-9901 |
| Collar de inicio de 13" | 4.35 LBS | PSV-RL-99013 |
| Collar de inicio de 17,5 pulgadas | 5.58 LBS | PSV-RL-9917 |
Puerta de acceso desechable de 3′ a 5′ (galvanizada) 36″ – 60″
Peso: 24,42 libras
PSV-RL-9800
Roseta (forjada)
Peso: 0,99 libras
PSV-RL-9100

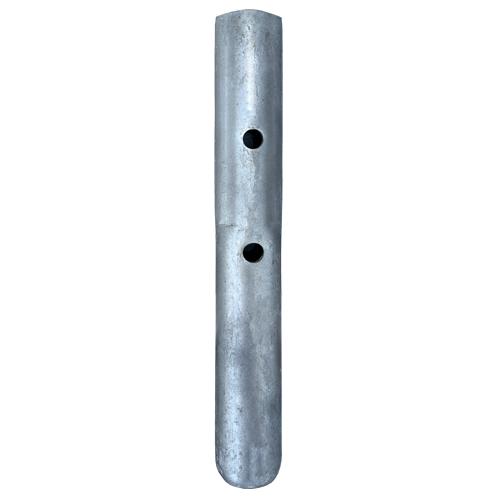

Griff para soportes estándar/verticales
Peso: 1,84 libras
PSV-9905N

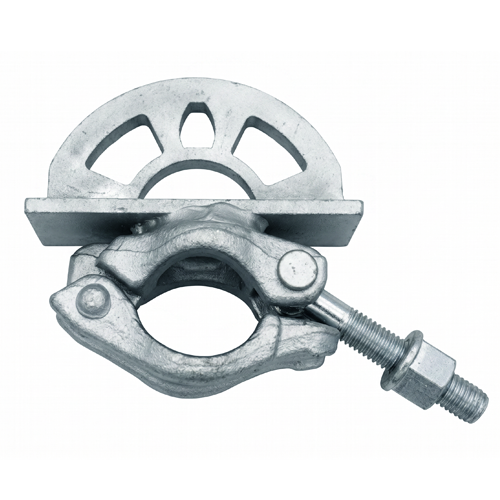

Media abrazadera Rosette
Peso: 2,99 libras
PSV-RL-9908
Ruedas con freno de 12″ x 3″
Peso: 45,1 libras
PSV-RL-9950

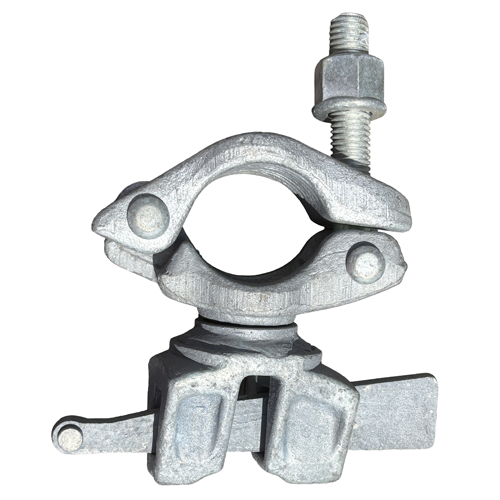

Adaptador giratorio Acoplador de cuña
Peso: 3,52 libras
PSV-RL-9912
Adaptador de cresta con acoplador en cuña
Peso: 1,4 kg
PSV-RL-9913

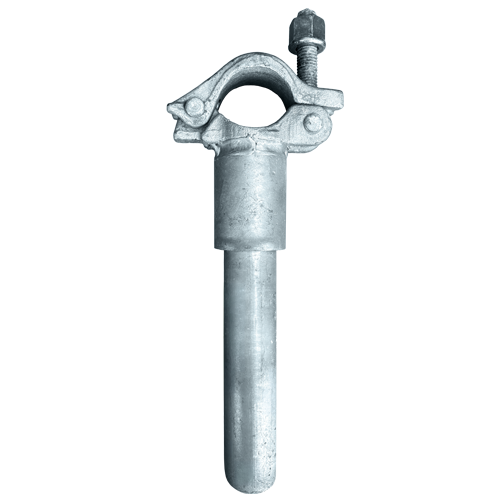

Abrazadera adaptadora para grifo de 8,27 pulgadas
Peso: 1,41 libras
PSV-9914
Roseta con abrazadera
Peso: 2,40 libras
PSV-9916
Brazo/tubo y abrazadera giratoria de 30″ para pescante
Peso: 12,05 kg
PSV-RL-9802
Adaptador para rueda giratoria con bloqueo de 12″
Peso: 3,86 kg
PSV-9909
