Los sistemas de apuntalamiento proporcionan un soporte vertical temporal fundamental para encofrados de hormigón, losas estructurales y construcciones elevadas durante el proceso de construcción. Nuestra línea de productos de apuntalamiento incluye bastidores de apuntalamiento 10K H.L., puntales, tirantes angulares de hierro, gatos de tornillo, cabezales en U, placas base y mucho más para satisfacer los requisitos de carga, desde vertidos residenciales ligeros hasta aplicaciones comerciales e industriales pesadas. Todos los componentes están diseñados para funcionar conjuntamente y permitir un montaje rápido de torres de apuntalamiento estables y de gran capacidad.
Los bastidores de apuntalamiento de alta resistencia 10K están diseñados para proporcionar soporte temporal de carga vertical para encofrados de hormigón, losas estructurales y construcciones elevadas. Clasificados para aplicaciones de alta capacidad, la estructura de tubos de acero soldados del bastidor soporta cargas compresivas sustanciales mientras mantiene la rigidez estructural bajo un peso sostenido. Los travesaños horizontales añaden estabilidad lateral, y los pasadores de bloqueo en cada punto de conexión permiten un apilamiento y un refuerzo rápidos y seguros para torres de apuntalamiento de varios niveles. Acabado con un recubrimiento en polvo rojo para resistir la corrosión y facilitar su identificación visual en las obras activas. Compatible con tirantes transversales de apuntalamiento estándar, gatos de tornillo, placas base y adaptadores de cabeza en U para adaptarse a una amplia gama de configuraciones de vigas y encofrados.
Fabricado en acero Q345 de alta calidad.
Primer cierre a 7″ desde la parte superior de la pata del marco (13″ en marcos de 6′ de altura)
Tipo de cerradura: bastón de caramelo
Espesor de pared: 2,375″ de diámetro exterior del tubo x 0,156″
Acabado: Recubrimiento en polvo rojo
| Nombre del producto | Peso | Número de pieza |
|---|---|---|
| Marco de apuntalamiento de 4' x 4' | 48.80 LBS | PSV-701AC |
| Marco de apuntalamiento de 2' x 4' | 38.20 LBS | PSV-702AC |
| Marco de apuntalamiento de 4' x 5' | 52.60 LBS | PSV-703AC |
| Marco de apuntalamiento de 2' x 5' | 45.40 LBS | PSV-704AC |
| Marco de apuntalamiento de 4' x 6' | 65.20 LBS | PSV-705AC |
| Marco de apuntalamiento de 2' x 6' | 53.40 LBS | PSV-706AC |
| Marco de apuntalamiento de 4' x 3' | 34.80 LBS | PSV-707AC |
| Marco de apuntalamiento de 2' x 3' | 28.00 LBS | PSV-708AC |
Placa base de apuntalamiento de 7″ x 7″ para gato de apuntalamiento
Peso: 6,05 libras
PSV-143
Placa base de apuntalamiento de 7″ x 9″ para gato de apuntalamiento
Peso: 7,57 libras
PSV-142
Placa base de apuntalamiento de 7″ x 7″ para pata de bastidor
Peso: 6,20 libras
PSV-149
Cabezal en J de 5″ x 8″ para gato de apuntalamiento
Peso: 7,60 libras
PSV-156
Cabezal en U de 8″ x 8″ para gato de apuntalamiento
Peso: 12,60 libras
PSV-144
Cabezal en U de 8″ x 10″ para gato de apuntalamiento
Peso: 14,0 libras
PSV-157
Cabezal en U de 8″ x 9″ para gato de apuntalamiento
Peso: 13,60 libras
PSV-147
Cabezal en U de 4″ x 8″ para estructura de andamio
Peso: 5,10 libras
PSV-172
Cabezal en U de 5″ x 7″ y 10 000 kg para poste de costa
Peso: 3,9 kg
PSV-158
Cabezal en U de 25K para uso en tierra
Peso: 10,01 libras
PSV-5144

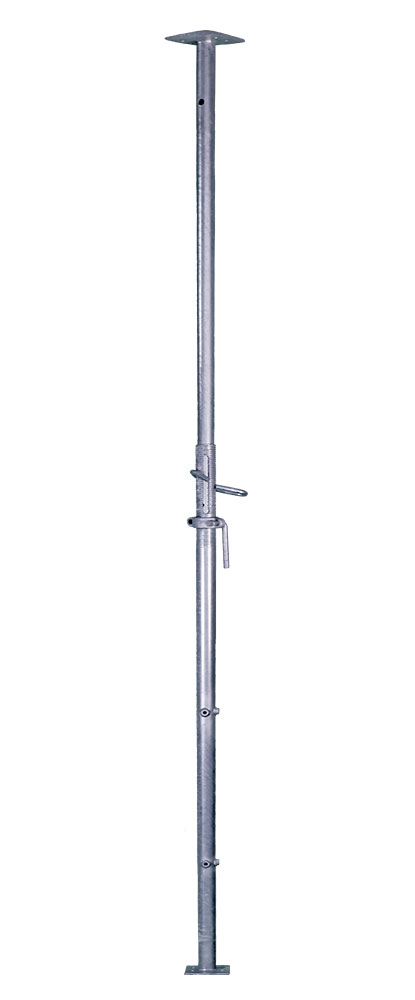

Poste de 2,375″ de diámetro exterior, poste de 1,9″ de diámetro exterior. (Disponible con recubrimiento en polvo negro o galvanizado)
Poste de costa de 3'6" a 6' (n.º 0)
Peso: 30,53 libras
PSV-718
5'9" a 10'3" Poste de costa (n.º 1)
Peso: 39,24 libras
PSV-719
Poste de costa de 6'6" a 11' (n.º 2) con o sin cabezal en U
Peso: 47,72 libras
PSV-720
Poste de costa de 8'6" a 13' (n.º 3)
Peso: 53,45 libras
PSV-721
Poste de costa de 10'6" a 16' (n.º 4)
Peso: 63,16 libras
PSV-722
Poste de costa de 3″ de diámetro exterior, poste de 2,50″ de diámetro exterior. (Disponible con recubrimiento en polvo negro o galvanizado)
Poste galvanizado de 25 k, de 1,70 m a 2,90 m
Peso: 52,72 libras
PSV-724G
Poste galvanizado de 25 k, de 6'6" a 11'6"
Peso: 61,0 libras
PSV-729G
Poste galvanizado de 10′ a 18′ y 25 k
Peso: 88,4 libras
PSV-733G
Los tirantes transversales de hierro angular conectan y estabilizan los marcos de apuntalamiento emparejados en un conjunto de torre rígido y a plomo. La configuración en X resiste las fuerzas laterales y evita el desvío bajo cargas compresivas pesadas, lo cual es fundamental en aplicaciones de soporte temporal donde no se puede comprometer la integridad estructural. La construcción de hierro angular proporciona mayor rigidez y resistencia a la flexión en comparación con los tirantes tubulares estándar, lo que se adapta a las mayores exigencias de carga del trabajo de apuntalamiento. Los orificios para pasadores en cada extremo se alinean con los receptáculos de cierre por caída del marco de apuntalamiento para una instalación rápida y sin herramientas. Acabado en negro para facilitar la distinción visual de los refuerzos de andamios en obras en las que se utilizan ambos sistemas simultáneamente.
| Nombre del producto | Peso | Número de pieza |
|---|---|---|
| Refuerzo transversal de hierro angular de 4' x 2' x 4' | 8.624 LBS | PSV-374 |
| Refuerzo transversal de hierro angular de 4' x 3' x 4' | 9.90 LBS | PSV-350 |
| Refuerzo transversal de hierro angular de 5' x 3' x 4' | 12.00 LBS | PSV-351 |
| Refuerzo transversal de hierro angular de 6' x 3' x 4' | 12.45 LBS | PSV-352 |
| Refuerzo transversal de hierro angular de 7' x 3' x 4' | 13.86 LBS | PSV-353 |
| Refuerzo transversal de hierro angular de 8' x 3' x 4' | 15.36 LBS | PSV-354 |
| Refuerzo transversal de hierro angular de 10' x 3' x 4' | 22.40 LBS | PSV-365 |
| Tornillo de mariposa para gancho en soportes de hierro angular | 0.066 LBS | PSV-371N |
Perno de acoplamiento de 1-3/8″ X 1-7/8″ para apuntalamiento con estilo W
Peso: 1,17 libras
PSV-105A
Perno de acoplamiento de 1-7/16″ X 1-7/8″ para puntales tipo S
Peso: 1,17 libras
PSV-105B
Conector de apuntalamiento H.L. de 1-7/8″
Peso: 0,96 libras
PSV-102
Conector universal para apuntalamiento de 1,89 pulgadas
Peso: 540 g
PSV-102B
#1 Conjunto de abrazadera A (acero)
Peso: 0,50 libras
PSV-908A
#1 Conjunto de abrazadera en A (acero) Perno y tuerca
Peso: 0,29 libras
PSV-908AN
#2 Conjunto de abrazadera en A (aluminio) Perno, tuerca y arandela (acero)
Peso: 0,32 libras
PSV-908B
#2 Perno, tuerca y arandela del conjunto de abrazadera A (acero)
Peso: 0,18 libras
PSV-908BNW
Gato de tornillo para apuntalamiento de 1-7/8″ x 36″
Peso: 10,20 libras
PSV-133N
#2 Abrazadera en C con abertura de 3/4″
Peso: 0,35 libras
PSV-2611
#2 Abrazadera en C con abertura de 1″
Peso: 0,38 libras
PSV-2611B
Pasador de enganche
PSV-117B (4,5 mm grande)
PSV-117M (3,8 mm mediano)
PSV-117S (2,4 mm pequeño)
J-Pin
Peso: 0,56 libras
PSV-129
Placa de fijación para pata de bastidor 10K
Peso: 1,21 libras
PSV-126
Clip de reubicación
Peso: 0,03 libras
PSV-180
Clip de resorte posterior a la costa
Peso: 0,15 libras
PSV-5103
